Projekt „OSA” – ładowarka USB do baterii DeWalt®
"OSA", bo właśnie taki kryptonim nadałem temu projektowi, to ładowarka USB przystosowana do pracy z bateriami marki DeWalt®. Posiada ona 2 gniazda USB 2.0/3.0 z trybami szybkiego ładowania (po pełną specyfikację odsyłam do opisu z allegro).
Prosty design podyktowany został łatwością przy wydruku 3D poszczególnych części obudowy.
Wyszło chyba nie najgorzej, ale najważniejsze że działa :)
Spis treści:
Lista zakupów*
- drukowane części - 1kpl. [wkrótce do pobrania]
- moduł ładowarki USB 2.0/3.0 - 2szt. [allegro]
- przełącznik - 2szt. [allegro]
- konektor męski - 2szt. [allegro]
- wkładki gwintowane do wtopienia M3x5x4 - 4szt. [aliexpress]
- śruba M3x20 - 4szt. [allegro]
- przewody min. 0,2m²
*kupując z linków afiliacyjnych wspierasz SW
Budowa
Tak prezentują się potrzebne do budowy podzespoły
Montaż rozpoczynamy od wtopienia (dosłownie) nakrętek oraz konektorów w uchwyt do baterii.
Lutujemy do konektorów po 2 przewody 0,2mm2 o długości ~10cm
Nakładamy środkową część korpusu, w której montujemy przełączniki, po czym lutujemy przewody "+" (czerwone) do najbliższych pinów przełącznika.
Przy pomocy kleju na gorąco mocujemy moduły USB i wykonujemy resztę połączeń kablowych.
Na koniec skręcamy całość śrubami imbusowymi M3x20.

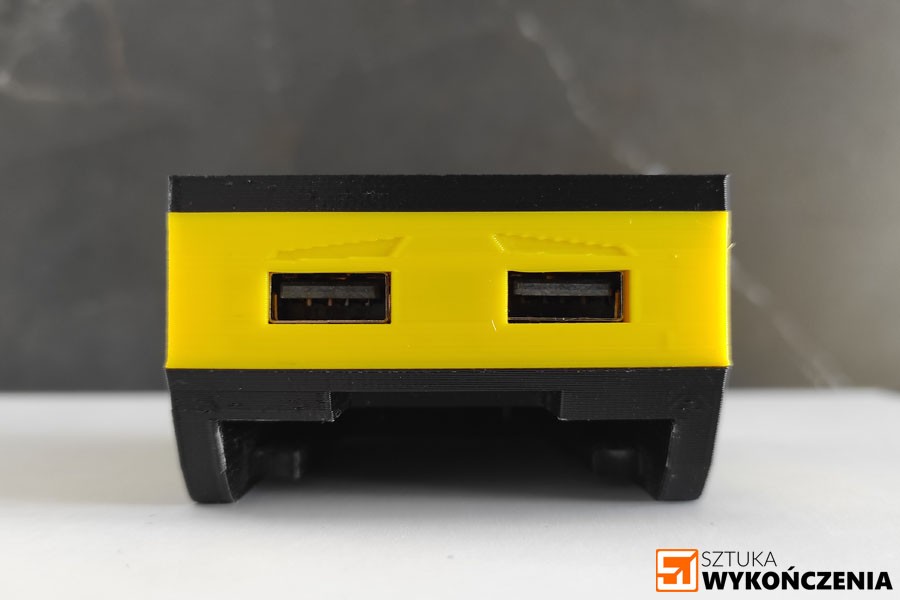

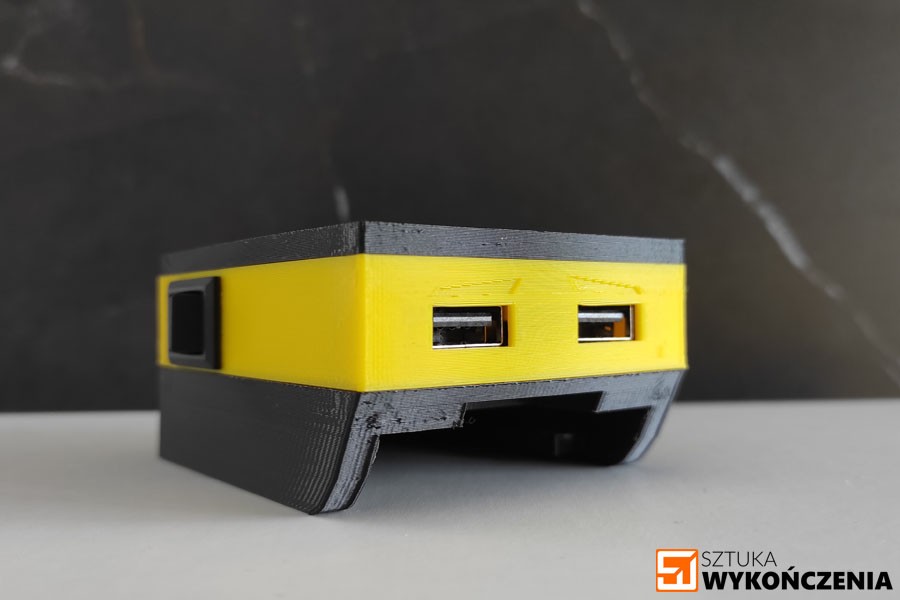

Tak oto prezentuje się gotowa ładowarka :)
TEST
